雷达液位计

发布时间:2022-11-07 08:33:12浏览次数:183次

雷达液位计存储或过程容器腐蚀性的液体、浆料、固体比如:水液储罐,酸碱储罐,浆料储罐,固体颗粒,小型储油罐

测量范围:20

过程连接:法兰

介质温度:-40-150℃

过程压力:-1.0-20bar

重复性:±1mm

精度:<0.1%

频率范围:6.8GHz

防爆/防护等级:Exia ⅡCT6/IP67

信号输出:420mA/HART(两线)


输入
    天线接收反射的微波脉冲并将其传输给电子线路,微处理器对此信号进行处理,识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成,精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比:
D=C×T/2
其中C为光速
因空罐的距离E已知,则物位L为:
L=E-D
输出
    通过输入空罐高度E=零点),满罐高度F=满量程)及一些应用参数来设定,应用参数将自动使仪表适应测量环境。对应于420mA输出。
应用介质:
HHD800系列
雷达液位计适用于对液体、浆料及颗粒料的物位进行非接触式连续测量,适用于温度、压力变化大;有惰性气体及挥发存在的场合。
采用微波脉冲的测量方法,并可在工业频率波段范围内正常工作。波束能量较低,可安装于各种金属、非金属容器或管道内,对人体及环境均无伤害。
产品简介:

D800系列智能雷达物位仪表




D801

D802

D803

过程条件简单,腐蚀性的液体、浆料、固体
比如:
水液储罐
酸碱储罐
浆料储罐
固体颗粒
小型储油罐

存储或过程容器腐蚀性的液体、浆料、固体
比如:
水液储罐
酸碱储罐
浆料储罐
固体颗粒
小型储油罐


适应各种存储容器或过程计量环境,液体、浆料、固体
比如:
原油、轻油储罐
原煤、粉煤仓位
挥发性液体储罐
焦碳料位
浆料储罐
固体颗粒

20

20

35

螺纹

法兰

法兰

-40-130℃

-40-150℃

-40-250℃

-1.0-3bar

-1.0-20bar

-1.0-40bar

± 3mm

± 3mm

± 3mm

< 0.1%

< 0.1%

< 0.1%

6.8SYz

6.8SYz

6.8SYz

防爆/防护等级

EXiaIICT6/IP68

EXiaIICT6/IP68

EXiaIICT6/IP68

4…20mA/HART(两线)

4…20mA/HART两线)

4…20mA/HART(两线)

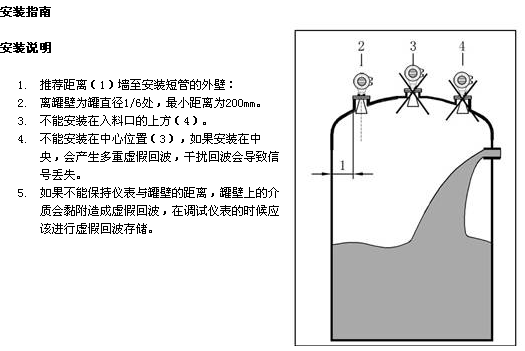

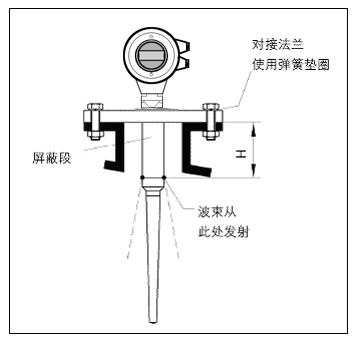

 罐内安装(D801,D802
标准安装

1雷达天线不可向罐壁倾斜。
2为了使温度影响最小化,在对接法兰的连接处必须使用弹簧垫圈。
3杆式天线必须伸出安装短管。
4垂直放置杆式天线,不要让雷达束指向罐壁。

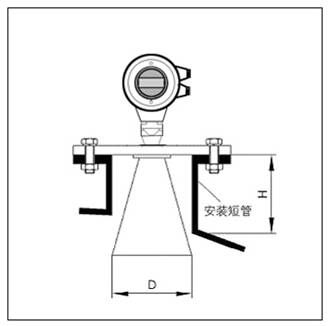

 罐内安装(D803
标准安装

1达天线不可向罐壁倾斜。
2喇叭天线必须延伸出安装短管,否则应使用天线延伸管。
3喇叭天线必须调整至垂直,不要让雷达束指向罐壁。




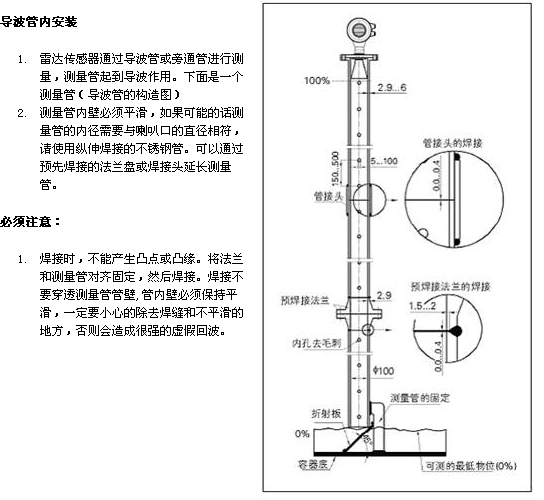

 测量条件
注意事项

1测量范围从波束触及罐低的那一点开始计算,但在特殊情况下,若罐低为凹型或锥形,当物位低于此点时无法进行测量。
2介质为低介电常数当其处于低液位时,罐低可见,此时为保证测量精度,建议将零点定在低高度为C 的位置。
3理论上测量达到天线尖端的位置是可能的,但是考虑到腐蚀及粘附的影响,测量范围的终值应距离天线的尖端至少100mm
4对于过溢保护,可定义一段安全距离附加在盲区上。
5最小测量范围与天线有关。
6随浓度不同,泡沫既可以吸收微波,又可以将其反射,但在一定的条件下是可以进行测量的。



调试
HHD800可以通过三种方式调试:

1通过显示调整模块HHPM
2通过调试软件HHSOFT
3通过HART手持编程器

现场编程模块(HHPM

1.HHPM编程器由6个按键和一个液晶显示屏,可以显示调整菜单和参数设置。其功能相当于一个分析处理仪表。

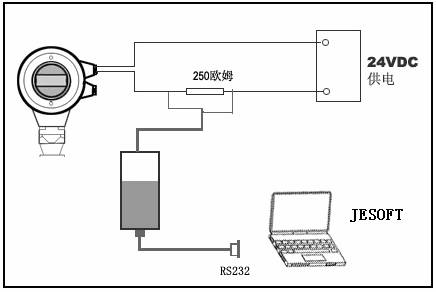

 通过HHSOFT软件调试
无论那种信号输出,4…20mA/HART,雷达传感器都可以通过软件进行调试。采用BTSOFT软件进行仪表调试,需要一个仪表CONNECTCAT驱动器


编程器尺寸


 技术数据:

基本参数
工作频率:6.8SYz
角: 24°HHD801, HHD802
18°HHD803 DN150法兰
14°HHD803 DN200法兰
12°HHD803 DN250法兰
测量范围:0…35m
重复性 ±3mm
分辨率 1mm
采样 :回波采样55/s
响应速度:>0.2s(根据具体使用情况而定)
电流信号:4…20mA
精度 <0.1%

天线材质  HHD801HHD802PP/PTFE
HH316L不锈钢

通讯接口 HART通讯协议

过程连接 HHD801 (PPPTFE天线) G1-1/2 316L不锈钢,:
HHD802(棒式天线) :翻边法兰DN50DN80DN100DN150
HHD803(喇叭口形式天线):法兰DN50DN80DN100DN150DN200DN250

电源 电源:24V DC(+/-10%),波纹电压:1Vpp
耗电量:max22.5mA

环境条件 温度:-40℃…80℃
容器压力(表压)-1…40bar

防爆认证 ExiaII C T6

外壳保护等级 IP68

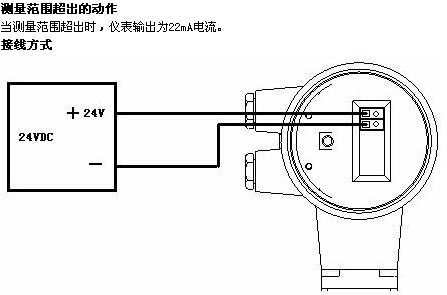

两线制接线 供电和信号输出共用一根两芯导线
电缆入口:2M20×1.5(电缆直径5…9mm
