明渠流量计

明渠流量计工作原理 智能型明渠流量计以流速-水位运算法为基础，流速测量仪和水位测量仪，从而确保测速和运算的准确性的一种新型化流量系统，根据渠道的宽度和测量精度的要求，单探头法或多探头法明渠测流的数学模型。 明渠流量系统显示仪中微处理器根据水位计测出的实际水位和已置入的渠道几何尺寸、边坡系数、渠道精度、水力坡道、流速垂直平面修正系数，按照预定的数学模式计算出渠道的流量。 明渠流量计应用指南 。　

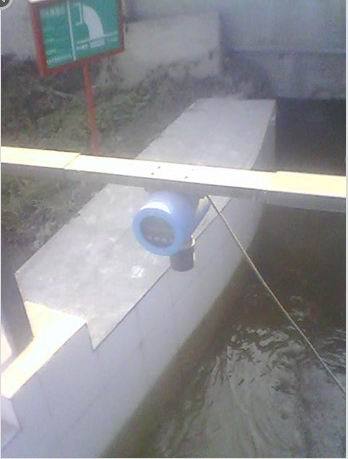

　由于明渠流量计是非接触测量，能在较恶劣的环境中应用。明渠流量计应用场所有城市供水引水渠、火电厂冷却引水河排水渠、污水治理流入和排放渠、工况企业废水排放以及水利工程和农业灌溉用渠道等。

超声波明渠流量计特点 ◆测量范围大，流量测量不受支流面回水的影响。 ◆测量时不受水中漂浮物泥沙、气泡和水位大幅度变化的影响流量传感器对水流产生阻力结构简单、体积小、安装方便。 ◆标准渠道不需要改造可直接安装，安装施工费用低。 ◆仪表显示输出功能齐全，可显示水位、流速、流量、累计流量等测量数据，并具有RS-485通讯接口。 ◆具有水位、泥位、流速超限报警功能。 ◆具有数据保存功能，可在长期停电的情况下保存设置参数和流量值。

    技术指标 　　测量精度：流速±0.5% 、水位±0.5% 、系统±1.5%、±2.5%（与仿真传感器合用时）功耗:LKW 电源:AC12V/220V或DC3.6V电池供电 测量范围:流速0.02-20m/s0.5-30m 渠深0.5-20m 累积流量显示最大值:9999999999 瞬时流量显示最大值:999999 流速显示最大值:9.99 水位显示最大值:9.999 公称通径：50、100、200、400、600mm 流速范围：0-15m/s 流体电导率：不低于20μS/cm 电极材料：不锈钢1cr18Ni9Ti、不锈钢0Cr18Ni12MoTi、哈氏合金C，钛、钽；      选用考虑要点 超声波明渠流量计概述 针对城市供水引水渠、工业引水和排水渠、污水治理渠道等流量测量特点，应考虑以下因素选择合适的测量方法。

1） 水路大小和形状，流速范围，最大流量和最小流量；

2） 测量精确度要求；

3） 流量计设置场所和环境条件；

4） 液体状况，洁净程度，含有固相浓度，腐蚀性；

5） 现场允许落差（或升高水位）和渠道坡度；

6） 与液体接触的仪表零部件材料；

7） 选用超声流速计和电磁流速计时要分别对液体浊度或电导率作调查，其要求可参照超声流量计和电磁流量计要求。 估算渠道流量和抬高水位 对于新建单位可通过工艺流程计算渠道流量与拟安装位置，再选定仪表规格。对于老企业添置仪表要估计既有渠道流量和确认仪表上游允许升高水位；即确定流量仪表规格和流量范围，要取决于渠道峰流量和允许升高水位两个因素。

（1）估计峰流量 通常有投浮子法和日排放量估算法两种方法。

1） 投浮子法 既有明渠可采用投浮子法测定和估算流量。选定在最大流量时，两人距离L(20~50m)立于直渠道旁，上游一人投放浮子（一般是木制圆片），下游一人在投放木片的瞬间启动计时，当浮子到达时停止计时，得时间t，求出渠道表面流速υ m/s(υ=L/t) 。再测出渠道流通截面积Am2，便可从式(5)估算流量Q 式中 K---------修正系数，因表面流速大于平均流速，一般取0.84~0.90.

2)从日排放量Qd估算峰流量Qp 在没有条件用投浮子法或新建系统，可采用实际（或设计）的排放量来估计峰流量，估算公式如式（6）或（7）式中 Ku------不均匀系数，如为均匀连续排放，可取1.1~1.2； H -------每天集中排放累计小时数，如为不均匀连续排放，则按集中排放小时计算。
