磁翻板液位计

发布时间:2022-11-04 09:44:53浏览次数:1182次

产品详细描述:

      UDZ远传磁翻板液位计适用于低温到高温,真空到高压等各种环境,是石油、化工等工业部门的液位测量产品。根据在容器中安装位置的不同,提供侧装和顶装两种形式。根据工作介质不同,提供不锈钢和ABSPP-R工程塑料三种材质,其中ABSPP-R材质适用于酸、碱等腐蚀性介质。


原理:

   远传磁翻板液位计是根据磁性原理、阿基米德(浮力定律)等原理巧妙地结合机械传动的特性而用于液位测量的装置;其中HR-FO型是最基本的一种产品,其余的各种产品都是在其基础上的延伸。
   在您选用此产品前我们先将远传磁翻柱液位计的工作原理作一简单的介绍。它有一容纳浮球的腔体我们称其为主体管或外壳,它通过法兰或其他接口与容器组成一个连通器;这样它腔体内的液面与容器内的液面是相同高度的,所以腔体内的浮球会随着容器内液面的升降而升降;这时候我们并不能看到液位,所以我们在腔体的外面装了一个翻柱显示器,因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢,它与浮球随液面升降时,它的磁性透过外壳传递给翻柱显示器,推动磁翻柱翻转180°;由于磁翻柱是有红、白两个半圆柱合成的圆柱体,所以翻转180°后朝向翻柱显示器外的会改变颜色(液面以下红色、以上白色),两色交界处即是液面的高度。
   控制型是在翻板液位计的基础上增加了磁控开关,在监测液位的同时磁控开关信号可用于对液位进行控制或报警;远传型是在翻柱液位计的基础上增加了 4~20mA 变送传感器,在现场监测液位的同时将液位的变化通过变送传感器、线缆及仪表传到控制室,实现远程监测和控制。
 特点:
 1、以浮子为测量元件,磁钢驱动翻柱显示,无需能源。
    2、配上下限开关输出,可实现远距报警,限位控制。
    3、配变送器可实现液位远距报指示,检测与控制。
 结构及工作原理:
 1、基本型
    远传磁翻板液位计根据浮力原理,浮子在测量管内随液位的升降而上、下移动,浮子内的永久磁钢通过耦合作用,驱动红、白色翻柱翻转180°,液位上升时翻柱由白色转为红色,下降时由红色转为白色,从而实现液位指示。
    2、电远传
    在浮子液位计上安装变送器,通过浮子上下移动,经磁耦合作用使导杆内测量元件依次动作,获得电阻信号变化,转换成010mA420mA的标准信号输出,与显示仪表或计算机连接,达到远传目的。
    3、上下限开关输出
    在液位计立管上由用户设定上、下限位置安装控制器,控制器内带有自保持作用的舌簧开关,利用磁性浮子随液位移动使簧片开关动作时,实现报警或限位控制。
系统构成及接线
    1、上下限开关输出
    由具有自保持作用的舌簧开关和转换器组成,舌簧开关和转换器分别安装于现场和控制室,由转换器提供三对触点开关。
    2、电远传
    由测量单元和变送单元两部分组成。
    3、本安防爆
    a 带本安防爆,上、下限开关输出型
    防爆开关由舌簧开关和带继电器触点的安全栅组成,可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。(图三)
    b 带本安防爆远传型
    适合使用于类电气设备(工厂用)、C级气体,最高表面温度组别T4135℃)。(图四)
    c 使用注意事项
    ①变送器外壳设有外接地,用户使用时必须可靠接地。
    ②安全栅的使用应遵守有关使用说明内容。
    ③变送器与安全栅本安端的连接电缆为二芯屏蔽电缆,芯线截面积>0.5m,电缆允许分布电容为0.8μF

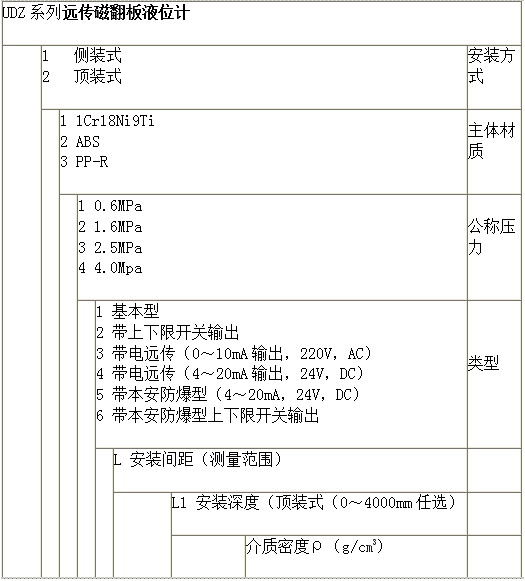

型号说明:
