法兰式压力变送器

发布时间:2022-11-10 10:54:01浏览次数:153次

一、产品简介

    法兰式压力变送器采用进口不锈钢隔离膜片的高精度力敏芯片,经激光调阻和一定的信号处理,输出工业标准的4~20mA信号。


    法兰式压力变送器主要适合对粘稠介质压力的测量。传感器平膜结构可防止粘稠液体堵塞、结垢及不卫生等情况发生。传感器连接接口有螺纹式、卡箍式、法兰式可选。 该变送器可广泛应用于石油、化工、煤矿、医药、食品、轻纺等领域对气体、液体压力自动化测量与控制。

二、技术性能


量 程 范 围

-100…0~35…100(KPa)

0~1、2、20…60(MPa)

过 载 压 力

≤ 200%FS

测 量 介 质

与 316L不锈钢兼容的各种粘稠介质

输 出 信 号

4~20mA 二线制

0~5VDC 三线制

供 电 电 压

12~36VDC (标定值为+24VDC)

精 确 度

±0.2%F.S  ±0.3%F.S ±0.5%F.S

长 期 稳 定 性

≤±0.2%F.S/年

介 质 温 度

- 20~+85℃

响 应 时 间

≤1ms

压 力 接 口

法兰式

电 气 接 口

赫斯曼接头、接线端子

防 护 等 级

IP65


三、产品特点

●316L不锈钢隔离膜片结构
●平膜设计适合多种粘稠介质
●高精度、高稳定性
●法兰连接,便于安装
●具有零点、满量程可调

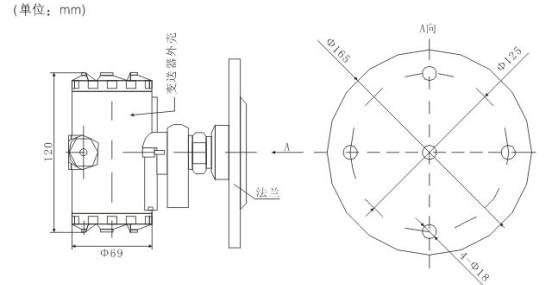

四、外形结构

五、产品选型


HH318


平膜型压力变送器


G


表压


A


绝压


0~X( KPa或MPa)


量程


J02


± 0.2%FS


J03


± 0.3%FS


J05


± 0.5%FS


C1


4~20mA输出


C2


0~5VDC输出


C0


特殊


M5


法兰连接


M0


特殊


F1

赫斯曼接头出线


F5

接线端子出线


F0

特殊
