旋进旋涡流量计RS485通讯协议

旋进旋涡流量计ModScan32软件RTU连接：
Display Option－Floating Pt （数据显示格式－浮点数）；
    命令03： HOLDING  REGISTER（读保持寄存器）；
    Device id：仪表的表号；
    Address： 仪表参数的起始地址，从1－20；
    Length：  数据长度   Length＋Address ‹ 21。

参数地址：40001－2：    介质温度；
          40003－4：    介质压力；
          40005－6：    流量的脉冲频率；
          40007－8：    每秒的标况瞬时流量；
          40009－10：   累计流量的百位以上    （1234）；
          40011－12：  累计流量的百位以下    （87.89）；
                        累计流量 ＝ 1234 × 100 ＋ 87.89 = 123487.89；
          40013－14：   上限报警状态；
                        0001－工况流量，0004－标况流量，0010－压力，0040－温度；
（在HEX格式观察数据）
          40015－16：   下限报警状态
                        0001－工况流量，0004－标况流量，0010－压力，0040－温度；
（在HEX格式观察数据）
          40017－18：   4－20mA电流输出值；
          40019：       0000－标况电流输出，0001－ 工况电流输出；
          40020：       保留

          注：每个地址为一个8位字节。

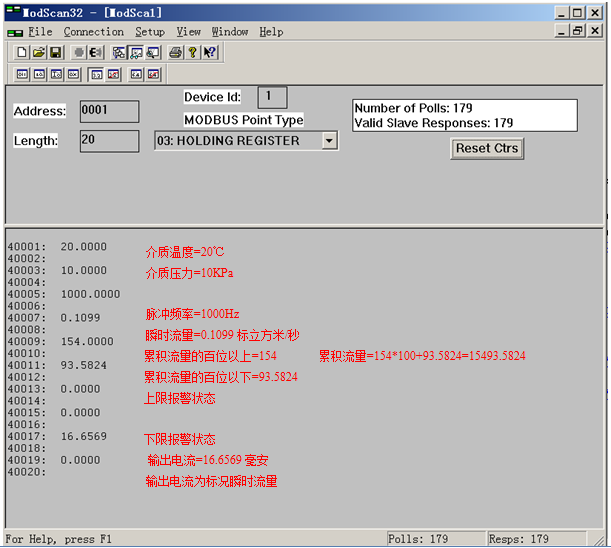

MODSCAN32操作界面：

上图数据解析如下：
介质温度：20℃；
介质压力：10Kpa；
频    率：1000Hz
标况每秒瞬时流量： 0.1099Nm3/s；
累计流量的百位以上：154；
累计流量的百位以下：93.5824；
4－20mA电流输出： 16.6569mA
40019：0 －电流输出为标况，非0为工况
无报警。
