投入式液位变送器外形结构及电气连接

一、投入式液位变送器概述
投入式液位变送器由扩散硅压阻式压力传感器作为测量元件，把与液体深度成正比的液体静压力准确测量出来，并经过信号调理电路转换成标准（电流或电压）信号输出，建立起输出信号与液体深度的线性对应关系，实现对液体深度的测量。产品准确度高、体积小，直接投入液体中，即可测量出变送器末端到液面的液体高度，使用方便。适用于石油、化工、电厂、城市供水、水文勘探领域的液位测量与控制。
二、投入式液位变送器外形结构及电气连接

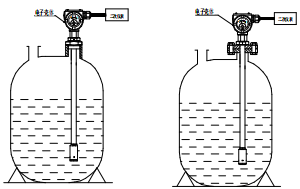

三、投入式液位变送器现场安装

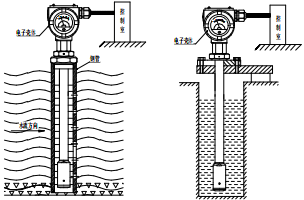

1、在开口的容器中测量静止流体液位时，把液位变送器垂直投入到容器的底部，在容器的开口处将连接变送器的电缆线和接线盒固定。

2、在流动的水中测量水位时，在水中插入一根Φ45mm 左右的钢管，在管子位于水流方向的反向不同高度开若干个Φ5mm 左右的小孔，使水进入管中，在管的出口处将电缆线和接线盒固定。
