超声波液位计在工业生产中的应用

发布时间:2022-11-04 10:05:44浏览次数:181次
一、产品介绍
HH-P型超声波液位计内置温度补偿,功率自适应,采用多项自研的专利技术,拥有全新的信号处理技术,极大的提高了仪表的测量精度,对干扰回波有明显得抑制功能。
HH-P型一体式超声波液位计安装、维护、标定简单。产品广泛适用于化工、水处理、水利、食品、粮食等行业的物位测量,具有安全、清洁、精度高、寿命长、稳定可靠、安装维护方便、读数简捷等特点。

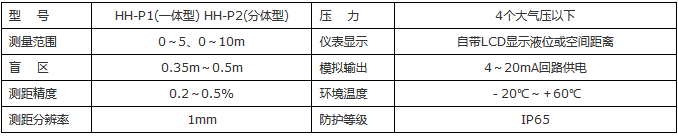

二、主要技术参数


三、外型安装尺寸(探头尺寸会根据换能器量程的不同而有所改变,若有不同会预先告知)
四、安装与接线
1)仪表安装高度,应小于选购仪表的量程。
2)换能器发射面到最高液位的距离(即盲区),应大于选购仪表的盲区。
3)换能器的发射面应该与液体表面保持平行。
4)换能器的安装位置应尽量避开正下方进、出水口等液面有剧烈波动的位置。
5)若池壁或罐壁不光滑,仪表需离开池壁或罐壁1.0m以上。
6)仪表自身虽然带有防雷器件,但仪表在多雷地区使用时最好在仪表的进出线端另加装专用的防雷装置。
7)仪表在特别炎热、寒冷的地方使用,即周围环境温度有可能超出仪表的工作要求时,最好在仪表周围加设防高低温装
五、调试方法
Mode菜单键。按【Mode】出现密码界面,输入密码进入菜单,在设置时按【Mode】取消设置,设置完毕后,按【Mode】键退出菜单。
】:下翻键和数字键。在菜单中,该键为菜单的下翻键用,在更改数据时,该键作为数字键用。
【 】:移位键和上翻键。在菜单中,该键作为菜单的上翻键用,在更改数据时,该键作为移位键用。
OK确认键。选择菜单或确认选项和数据
仪表上电后,按【Mode】进入菜单设置:
【PASS】密码(第一位输入1,即密码为1000按【OK】进入菜单)。
【P 01】液位标定。仪表首次安装完毕后,必须在此输入液位的实际高度。
【P 02】20mA设置。在此输入20mA对应的最高液位。
【P 03】选择仪表显示模式。“00”显示液位;“01”显示距离;“02”显示距离和气温。
【P 04】探头高度。在此可查看探头高度是否符合现场情况,也可用于液位标定。
【P 05】选择仪表的反应速度。“00”最快;“01”较快;“02”中速;“03”慢速。液位变化速度越快,相应要求仪表反应的速度越快。仪表反应速度越快,仪表显示数据跳动越大;相反,仪表反应速度越慢,仪表显示数据越稳定,请用户谨慎选择。
【P 06】盲区设置。更改仪表盲区可以适应现场一些复杂工况。例如,可以避开探头附近凸起物对仪表的影响。
【P 07】校准4mA电流。
【P 08】校准20mA电流。
【P 09】检测4~20mA电流。
设置完毕后,按【Mode】键退出菜单设置。
